VT60

Bénéfices

  • Facilité de mise en œuvre
  • Léger
  • Contacts FC et DC en option
VT60

Domaine d'utilisation

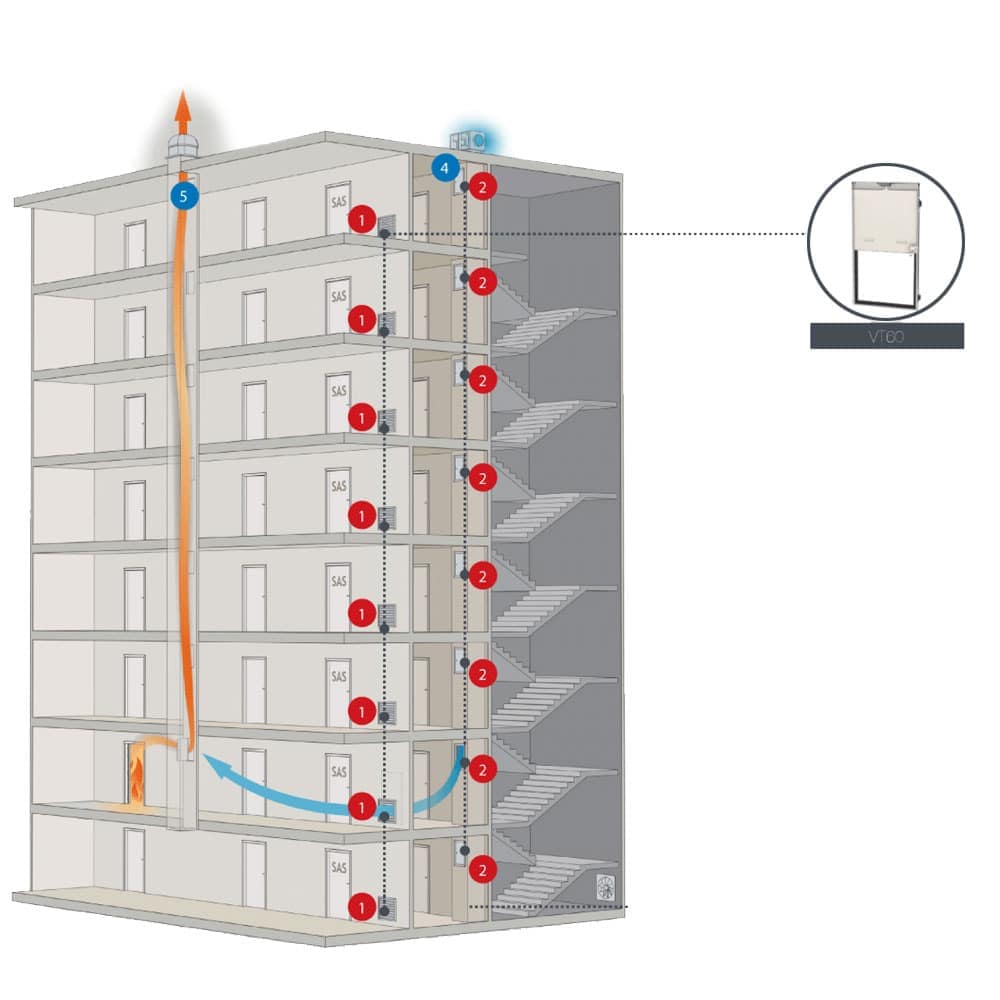

  • VT60 est un volet de transfert d’air à positionner entre le sas et les circulations des bâtiments de 4ème famille.
  • Ouvert en permanence, le volet est un obturateur à guillotine qui se ferme en cas d’échauffement thermique > 70 °C pour réaliser alors le compartimentage entre le couloir et le sas.

Description

Le volet VT60 est un obturateur à guillotine. En cas d’échauffement supérieur à 70°C, le fusible fond et libère la lame qui tombe et ferme le passage d’air.

Gamme & Dimensions & Passage Libre Sn (en dm²)


Principe d'installation

Réaliser la réservation nécessaire pour obtenir la dimension de passage d’air souhaitée.

  • Ln x Hn pour une paroi en béton ou béton cellulaire.
  • (Ln+25) x (Hn+25) pour une paroi en plaques de plâtre.
  • Dans le SAS, vérifier la disponibilité au-dessus du passage d’air car le VT60 est un volet à guillotine et est donc plus haut qu’un volet classique.
  • Fixer le VT60.
  • Raccorder éventuellement les contacts FC-DC.
  •  Installer la grille G-VT60 et la grille décorative GRIDEC-VT.


*Note: une version encastrée est également disponible sur consultation.

Normes

  • Degré de résistance au feu E60 (PF1h) ou EI60 (CF1h) avec la grille G-VT60, approuvé pour montage en applique sur une paroi en plaque de plâtre ou béton ou béton cellulaire.
  • Conforme NF-S-61937 si livré avec contacts FD et DC.
  • Le marquage CE n’existe pas sur les volets de transfert.

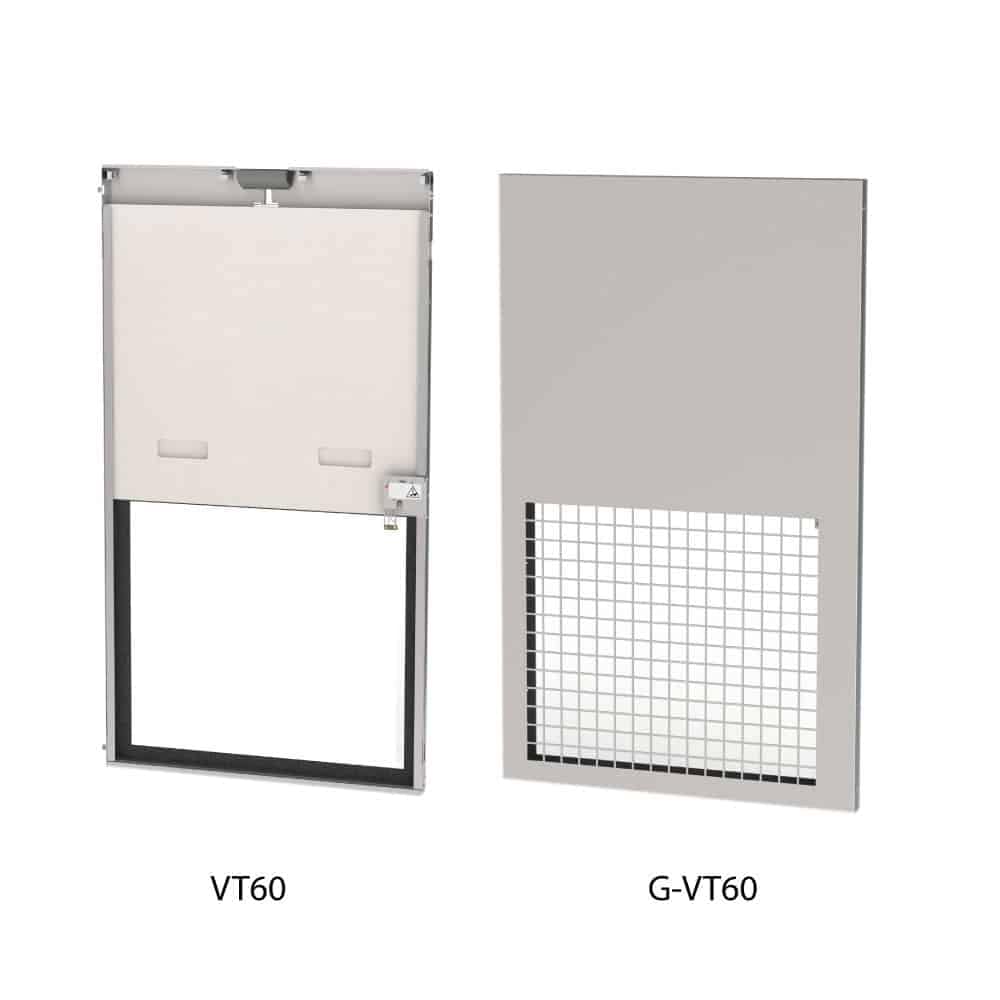

Accessoires

Grille G-VT60:

  • Grille de protection côté SAS, livrée en option avec le volet ou en kit séparément.
  • La grille est à mailles carrées en acier galvanisée.
  • La grille G-VT60 se fixe sur le volet VT60 à l’aide de 4 vis fournies.

Grille décorative:

  • Généralement, une grille de type GRIDEC-VT à ailettes est utilisée pour cacher le passage d’air côté circulation.

Contact FC-DC:

  • Contacts de signalisation Début et / ou Fin de course, livrés montés en option avec le volet ou en kit séparément.
