KAMOUFLAGE H
Bénéfices
- Un volet sans grille, c’est aussi un volet facile à installer, à exploiter, sans perte de passage libre et anti vandalisme (aucun câble à portée de main)
- Esthétique moderne: soit produit fini aspect laqué blanc ou aluminium, soit volet à habiller, peindre ou tapisser selon votre choix
- 4 finitions usine pour s’adapter à tous les décors (voir ci-dessous)
- Même volet pour VB (amenée d’air) et VH (évacuation fumées), réversible 180°
- Précadre EASY KAP pour mieux plaquer à la paroi
- Précadre EASY KGC anti chute pour VB et pour mieux plaquer à la paroi
- Rapide à raccorder électriquement grâce au CDL (Contrôle de ligne) intégré
Domaine d'utilisation
- Volet vertical pour désenfumage des circulations conformes à l’arrêté du 31 janvier 1986 modifié.
- Idéal pour des conduits standard 50 x 40 cm, 56 x 36 cm et 64 x 32 cm.
- Idéal pour de faibles hauteurs sous plafond : ≥ 2m30.

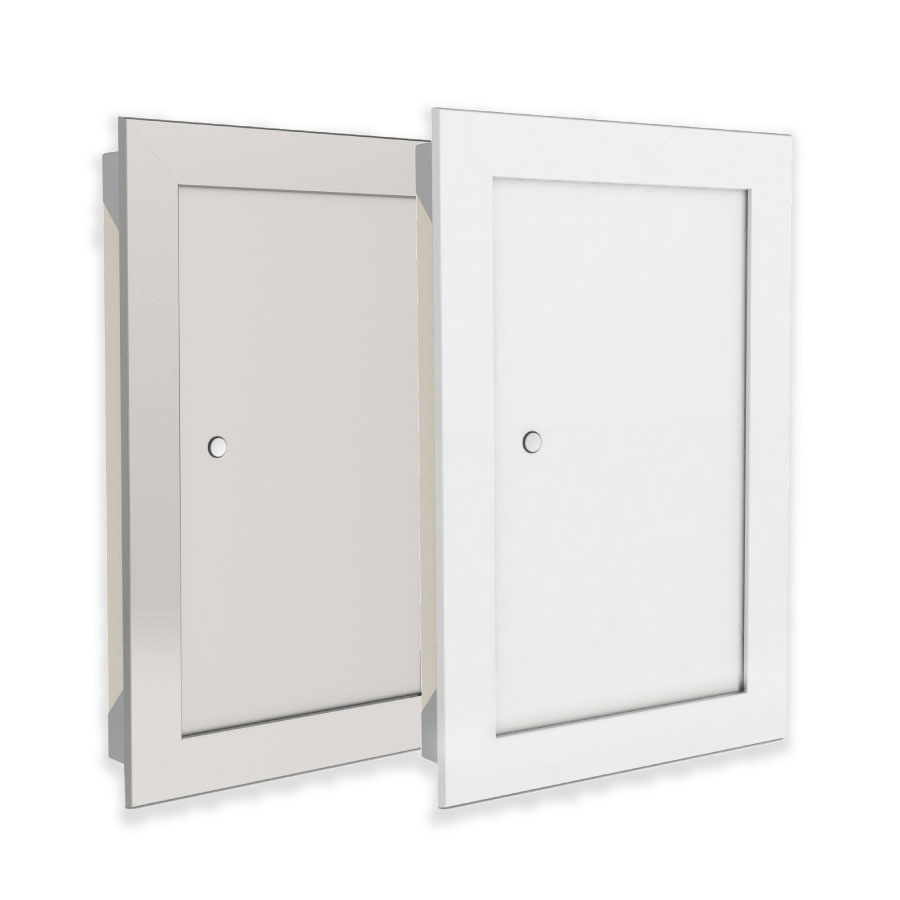

Finitions
Standard
- Cadre : Aluminium anodisé
- Vantail : plaque de plâtre brute, à habiller ou peindre
Standard + primaire
- Cadre : Avec apprêt (pour être peint à la couleur de votre choix)
- Vantail : plaque de plâtre brute, à habiller ou peindre

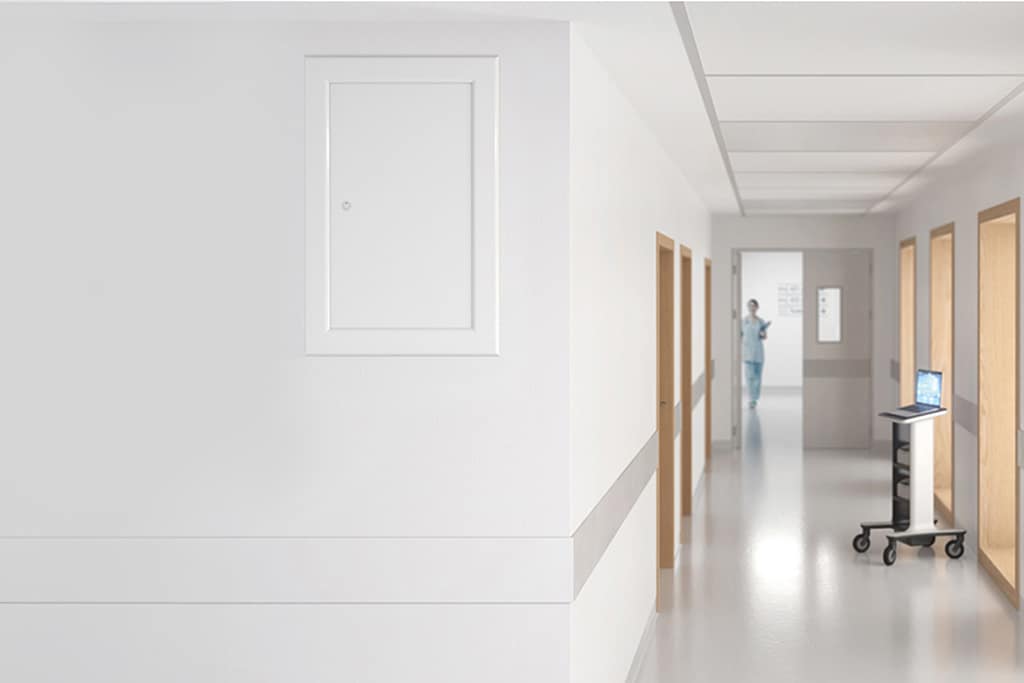

Atout Blanc 9010
- Cadre : Aluminium peint en blanc
- Vantail : plaque de plâtre habillée en usine d’une plaque métallique blanche (RAL 9010)
Atout Alu
- Cadre : Aluminium anodisé
- Vantail : plaque de plâtre habillée en usine d’une plaque en aluminium anodisé

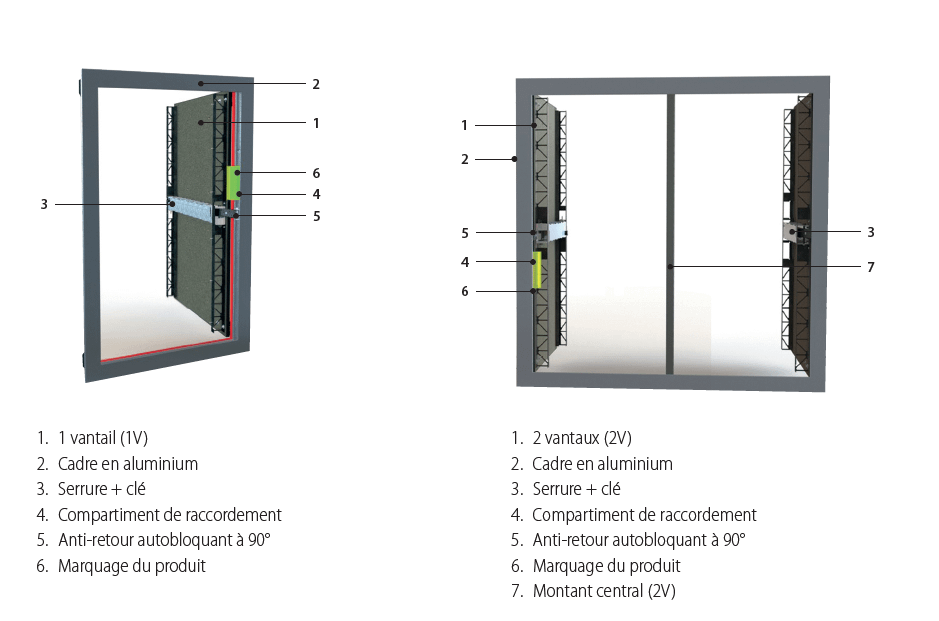

Description
Le volet KAMOUFLAGE présente un passage libre > 20 dm2, et un débit fuite très faible. Ni grille, ni ailettes, ni vis, ni clips ou charnières. Il est constitué :
- D’un cadre dormant en aluminium se déclinant en 4 finitions, percés aux 4 angles pour le passage des câbles. Le cadre est équipé d’un joint d’étanchéité périphérique pour bien plaquer le volet contre la paroi du couloir.
- D’un ouvrant, à 1 vantail (1V) ou 2 vantaux (2V) en matériau réfractaire exempt d’amiante, placé en second plan derrière le panneau esthétique, l’ensemble pivote grâce à 2 charnières.
- D’un déclencheur à émission de courant VD24 VDC, auto réarmable, fixé sur le vantail pour favoriser le passage libre.
- D’un panneau décoratif se déclinant en 4 finitions. Le panneau est percé pour laisser passer la clé de réarmement, un bouchon esthétique est intégré. Une clé de réarmement est fournie avec chaque volet.
- D’un système anti-retour autobloquant qui maintient le(s) vantail(aux) ouvert(s) à 90° pour garantir un bon désenfumage.
- De joints d’étanchéité à froid et à chaud positionnés en périphérie du cadre ou de l’ouvrant.
- D’un boitier de raccordement dissimulé entre le cadre et le panneau, dans lequel est placé le contrôle de fin de ligne CDL (controle de ligne).
Gamme & Dimensions
*dimensions en mm
Principe d'installation
•Réaliser la réservation nécessaire qui recevra le volet de désenfumage. Vous pouvez vous aider du schéma d’implantation des volets.
• Amener le(s) câble(s) électrique(s) jusqu’à la réservation.
• Fixer ou sceller le précadre en applique du conduit de désenfumage ou du mur.
• Sur le volet, percer l’angle en prévision du passage du câble, positionner les 4 supports à 90°.
• Ouvrez le volet avec la clé, placer le volet dans le précadre après avoir glissé le câble dans l’angle percé.
• Utiliser 4 vis fournies pour fixer le volet dans son précadre.
• Raccorder électriquement selon les préconisations du tableau de désenfumage (polarité +/- )
Avec précadre EASY KAP/EASY KGC (mm)
*EASY KGC est utilisé pour les volets VB en partie basse.
Si un mur en béton est devant le conduit, alors il peut être préférable d’utiliser EASY KAP + GACC.
Sans précadre (mm)
Normes
- Marquage CE selon EN12101-8
- Degré de résistance au feu EI60S (CF1h) selon EN13501-4, approuvé pour un montage sur conduits de désenfumage béton 70mm, Promatect, Geotec, Geoflam…
- Passage libre > 20 dm2
- La conformité à la NF-S-61937 n’est pas demandée en habitat
Accessoires

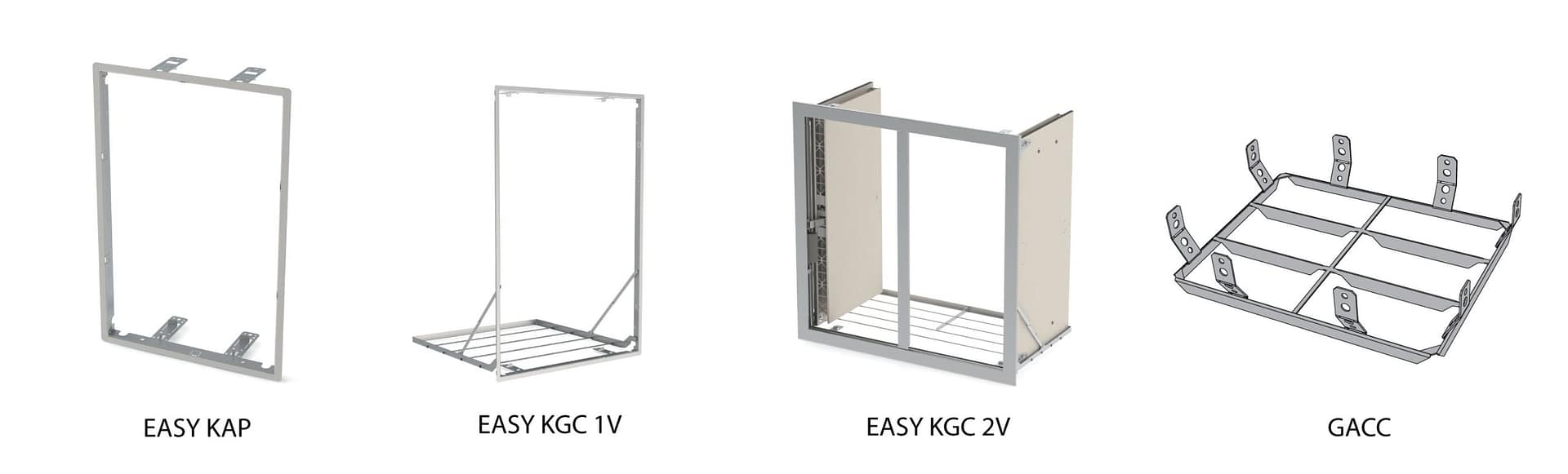

Précadre EASY KAP et EASY KGC
- Recommandé pour un montage et démontage aisé du volet tout au long de la vie du bâtiment.
- Participe à la bonne étanchéité de l’ensemble en assurant un bon équerrage et la meilleure planéité.
- Conçu pour une bonne fixation sur le conduit ou le mur, quel que soit le matériau grâce à ses 4 pattes brevetées.
- Réversible haut/bas (respecter largeur Ln et hauteur Hn).
- En acier galvanisé, les précadres assurent la bonne réservation au volet et facilitent le placage du volet contre la paroi de décoration.
- Précadre EASY KAP à sceller ou à visser pour les volets Kamouflage en partie haute .
- Précadre EASY KGC à sceller ou à visser avec grille antichute rabattable invisible pour sécuriser les volets Kamouflage en partie basse.
Grille anti chute conduit GACC
- Lorsque EASY KGC n’est pas adapté, par exemple pour les montages en traînasse permettant une traversée de mur, utiliser EASY KAP + la grille anti chute conduit GACC à fixer dans un conduit 500 x 400 mm pour sécuriser les volets bas.
Téléchargez la brochure complète ici!
Send download link to:

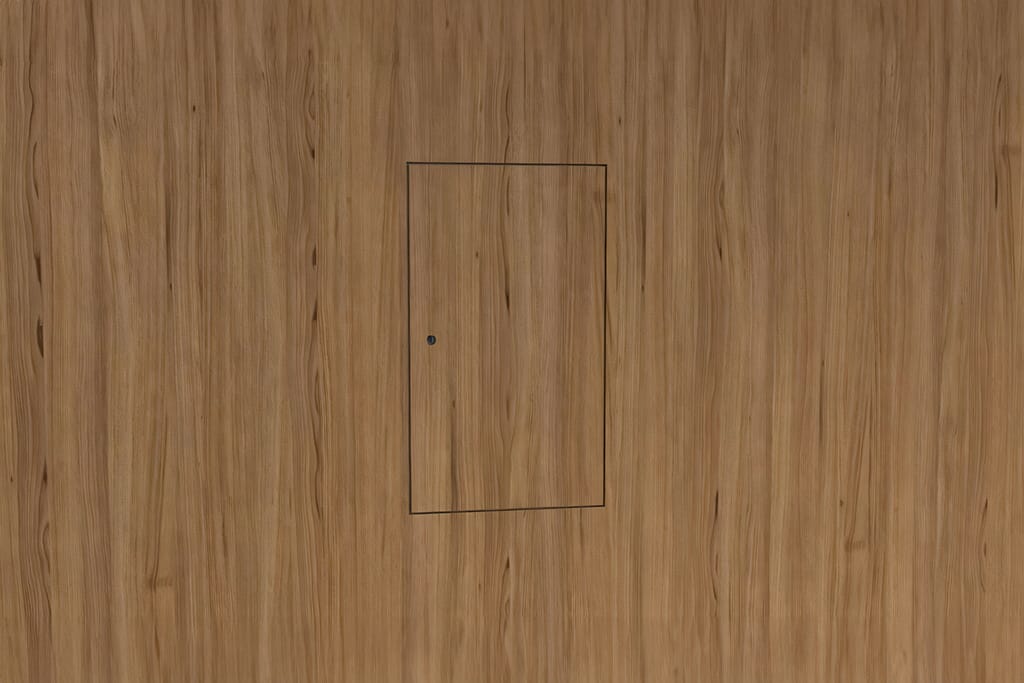

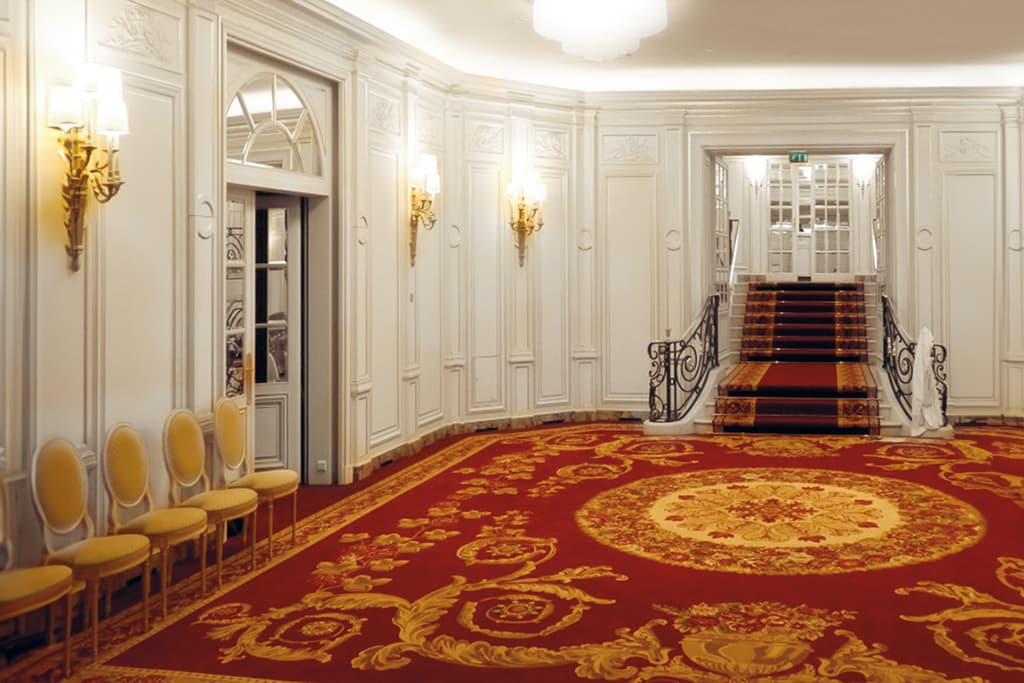

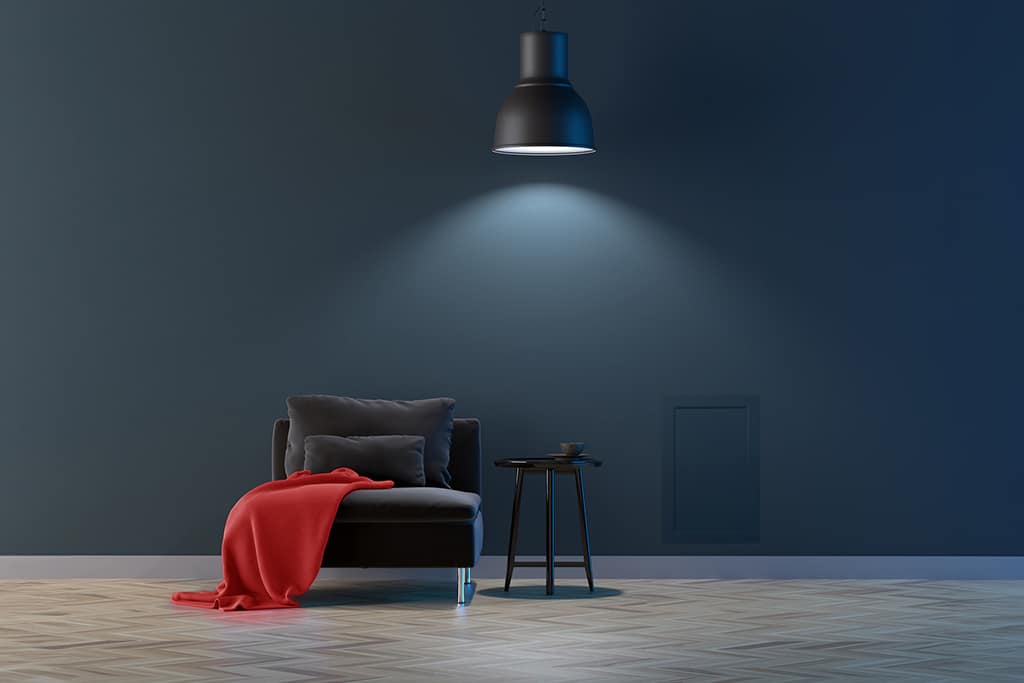

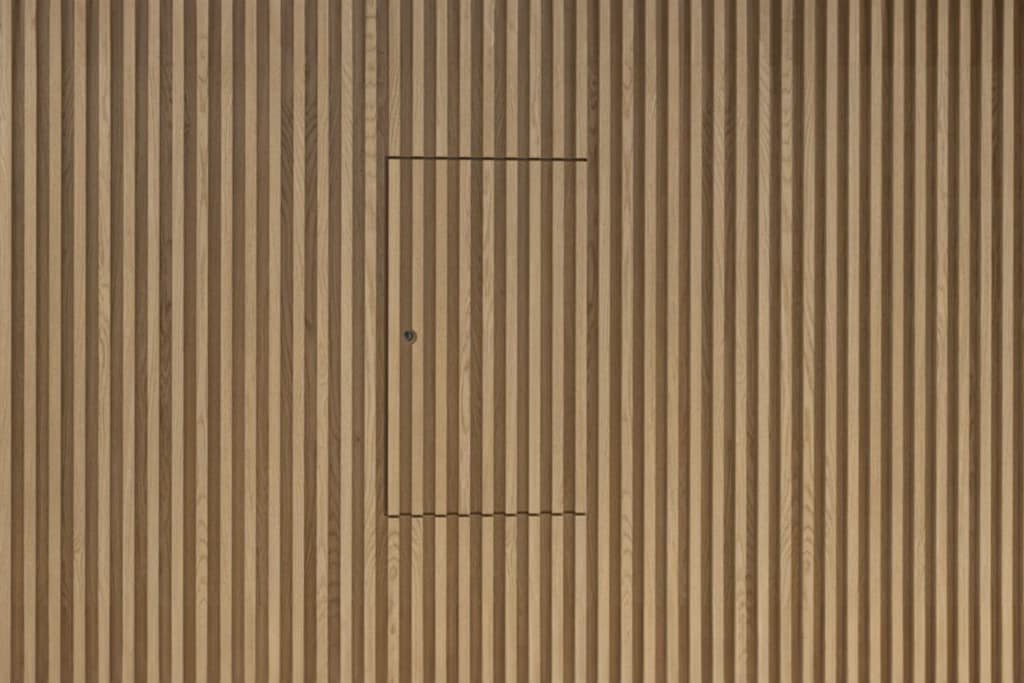

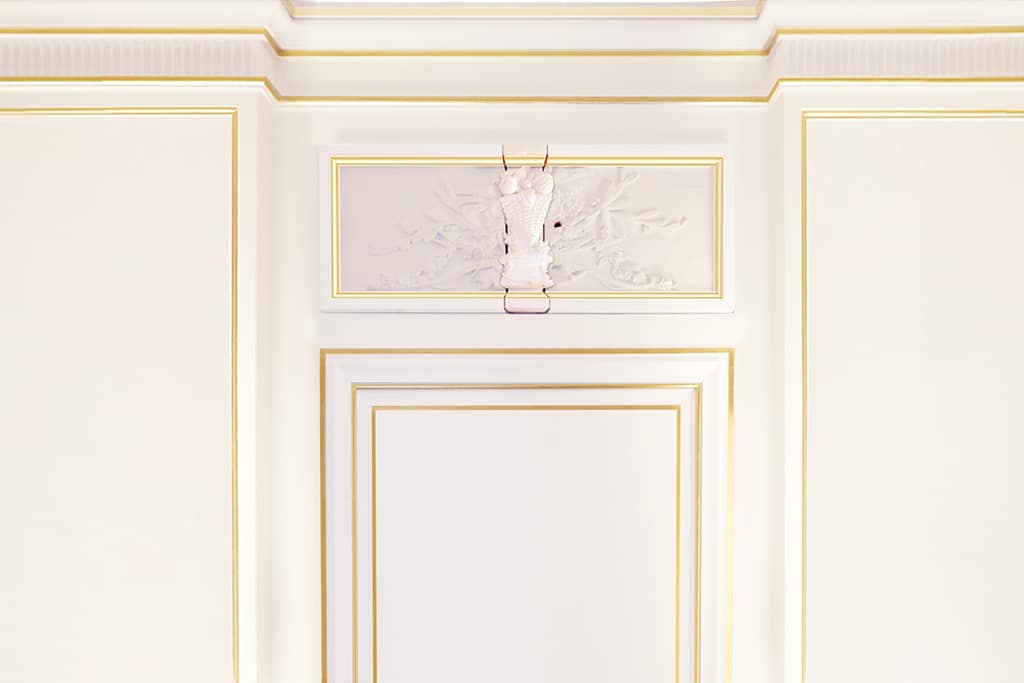

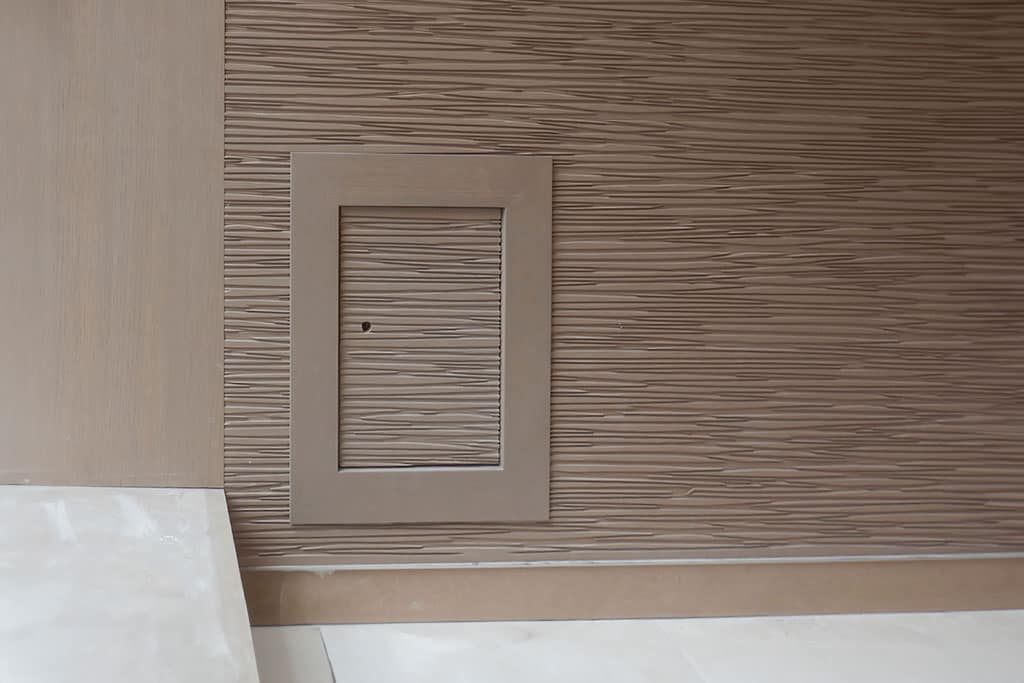

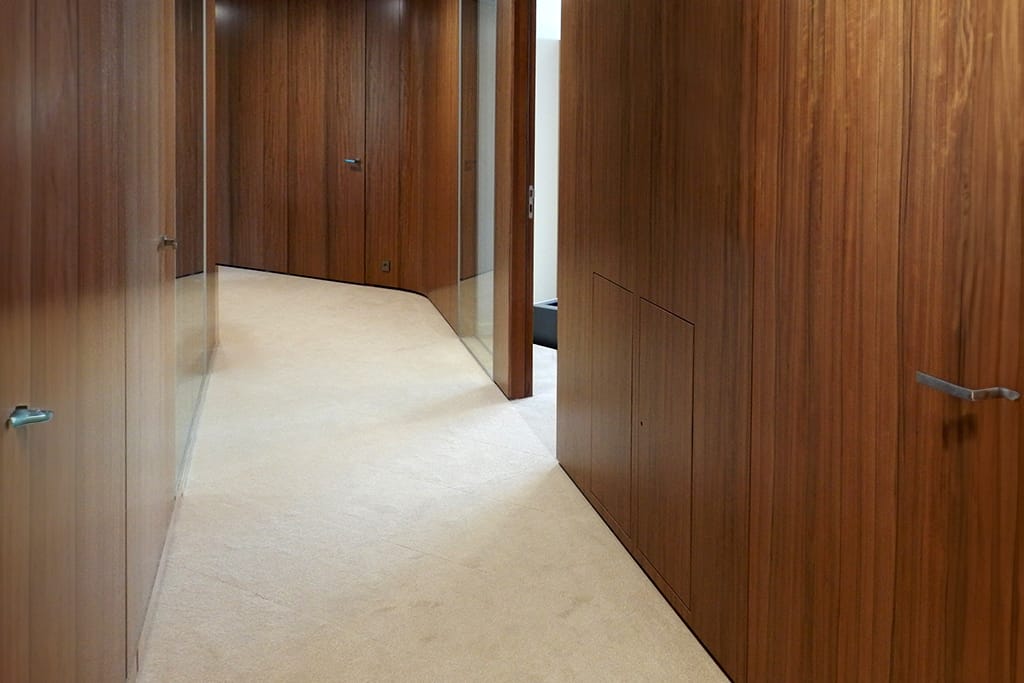

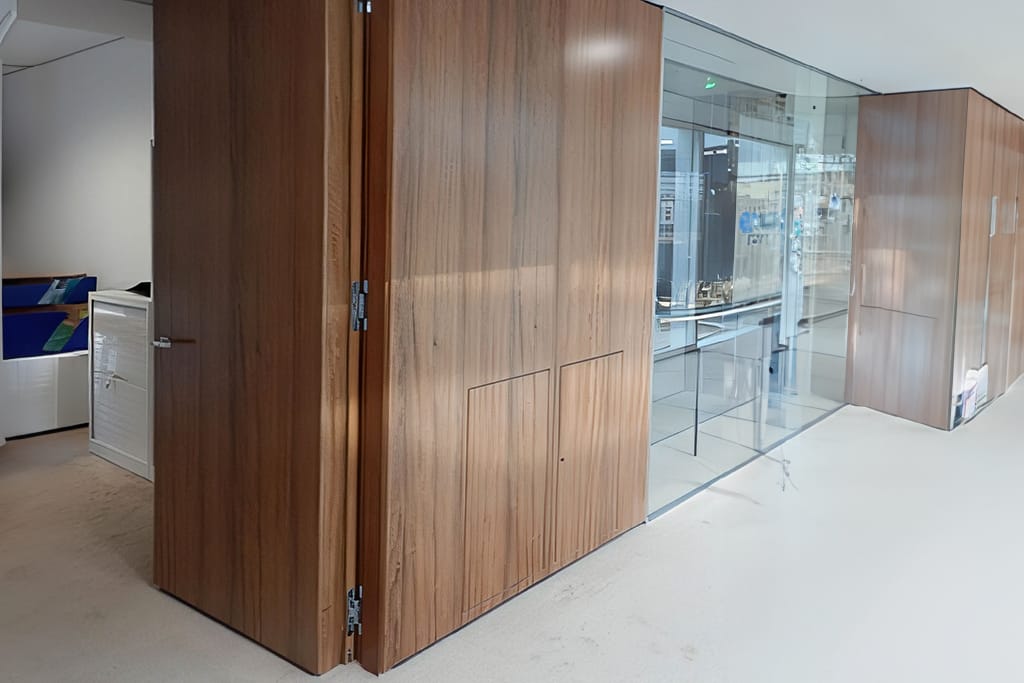

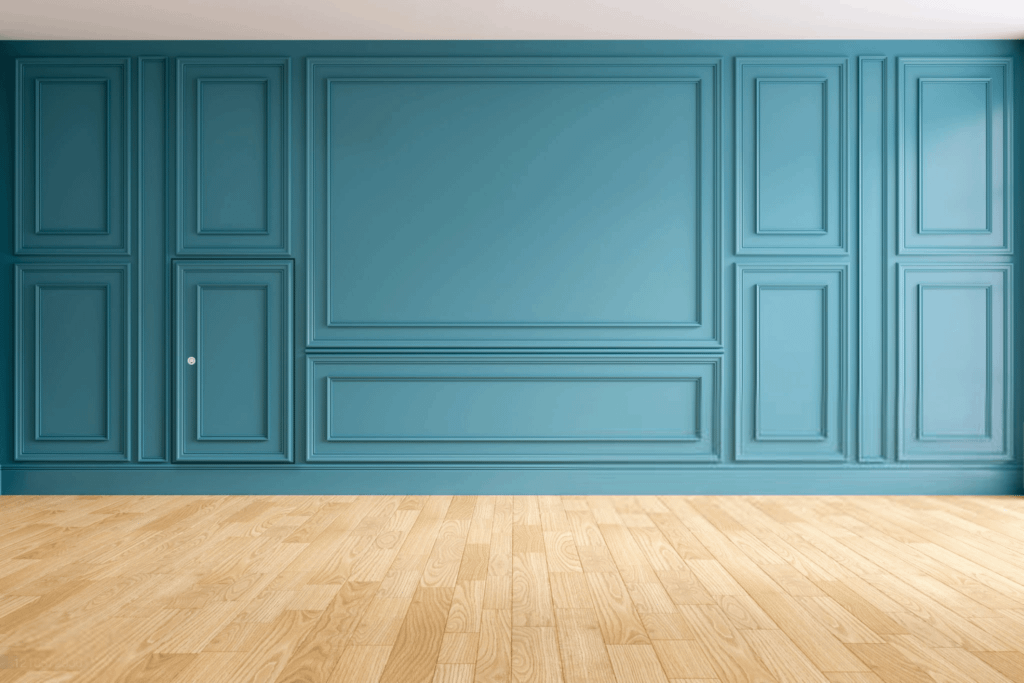

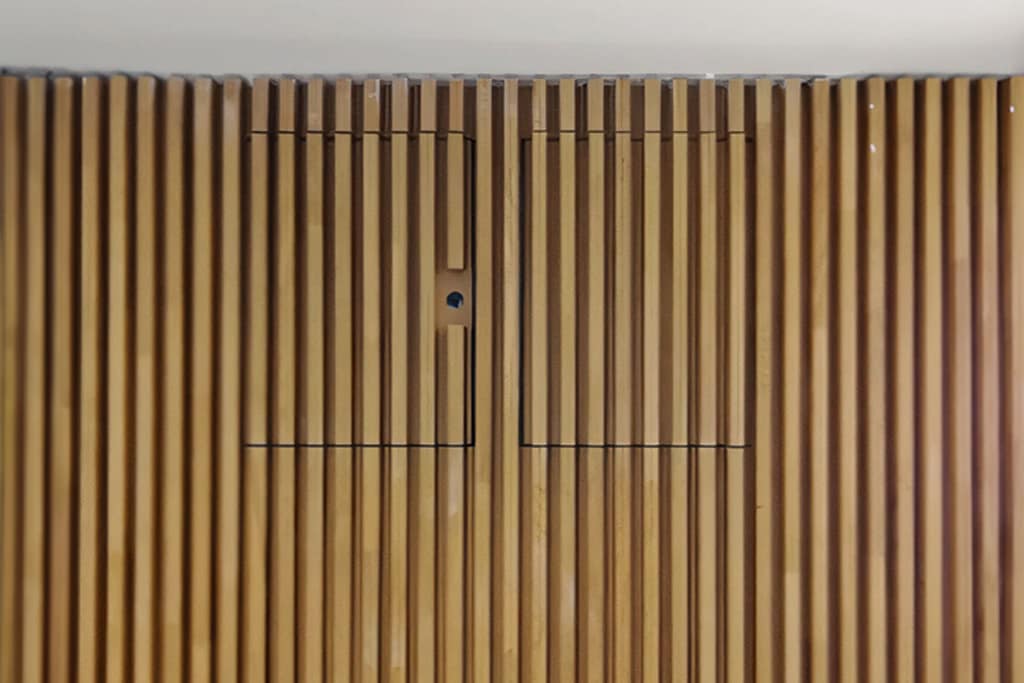

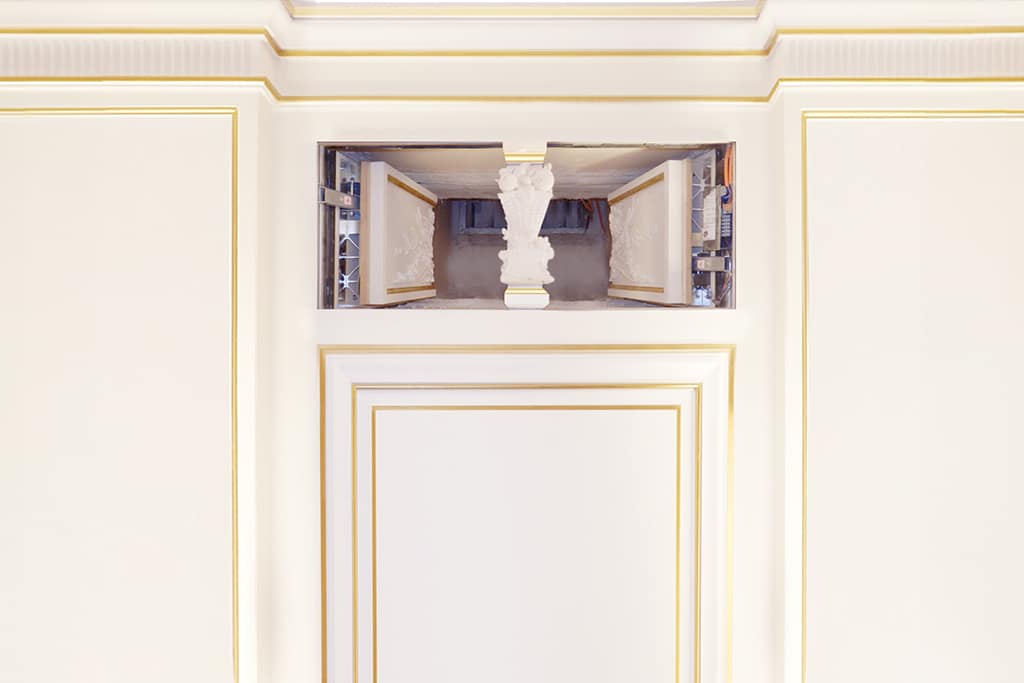

Exemples d’idées et de réalisation avec le volet KAMOUFLAGE
Volet de désenfumage esthétique sans grille
Rf-Technologies France
Vous êtes en quête d’une solution de désenfumage qui marie performance et esthétisme pour votre espace ? Arrêtez-vous ici ! Explorez notre innovation remarquable : le volet de désenfumage esthétiquesans grille. Pensé pour s’intégrer harmonieusement dans votre couloir, ce produit novateur conjugue sécurité, praticité et design, répondant ainsi à tous vos impératifs en matière de sécurité incendie.
Caractéristiques Clés de Notre Volet de Désenfumage Esthétique sans grille:
Design Raffiné : Son esthétisme offre une allure moderne et soignée, ajoutant une touche d’élégance à votre environnement, tout en maintenant sa fonctionnalité.
Personnalisation : Disponible dans diverses finitions, le volet de désenfumage peut être adapté à vos spécifications, se fondant parfaitement dans l’esthétique de votre espace.
Utilisation Simplifiée : Manipulez aisément le volet, inutile d’enlever une grille.
Installation Sans Encombres : Notre volet de désenfumage esthétique est pensé pour une mise en place simple et efficace. Vous apprécierez le bon placage du volet à la paroi grâce à son précadre EASY KAP / EASY KGC. Le raccordement électrique est également simplifié avec le bornier équipé du CDL (contrôle de ligne).
Fiabilité et Durabilité : Conçu à partir de matériaux de qualité supérieure, notre volet est bâti pour résister aux conditions les plus exigeantes tout en maintenant ses performances optimales et son allure impeccable au fil du temps.
Conformité aux Normes : Notre volet de désenfumage respecte pleinement les normes de sécurité les plus strictes, vous assurant une tranquillité d’esprit absolue.
Pourquoi Opter pour Notre Volet de Désenfumage Esthétique sans grille?
En faisant le choix de notre volet de désenfumage esthétique, vous optez pour une solution de désenfumage avant-gardiste, associant sécurité maximale et design élégant. Offrez à votre espace une solution sophistiquée qui répond aux normes de sécurité incendie les plus élevées, tout en apportant une touche de modernité.
Contactez-nous dès aujourd’hui pour en savoir davantage sur notre gamme de volets de désenfumage esthétiques. Notre équipe est à votre service pour répondre à toutes vos interrogations et vous orienter dans le choix de la solution de désenfumage idéale pour vos besoins spécifiques.
