KAMOUFLAGE H P
Bénéfices
- 3 finitions usine pour s’adapter à tous les décors
- Aucune grille, c’est aussi un volet facile à installer, à exploiter, sans perte de passage libre.
- Rapide à raccorder électriquement grâce au CDL (Contrôle de ligne)
Domaine d'utilisation
- Volet horizontal pour désenfumage des circulations conformes à l’arrêté du 31 janvier 1986 modifié.
- Idéal pour des conduits standard 40 x 50 cm.
- Idéal pour le rez-de-chaussée avec une faible hauteur ≥ 1m80.
Finitions
Standard
- Cadre : Aluminium anodisé
- Vantail : de plâtre brute, à peindre
Standard + primaire
- Cadre : Avec apprêt
- Vantail : de plâtre brute, à peindre
Atout Blanc 9010
- Cadre : Aluminium peint en blanc
- Vantail : de plâtre et d’une plaque métallique blanche (RAL 9010 mat)

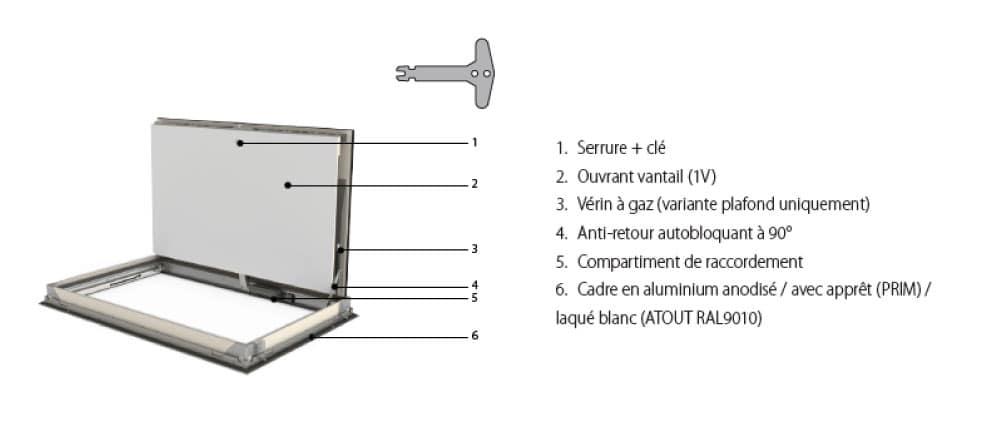

Description
Le volet KAMOUFLAGE P présente un passage libre > 20 dm2, et un débit fuite très faible. Ni grille, ni ailettes, ni vis, ni clips ou charnières. Il est constitué :
- D’un cadre dormant en aluminium se déclinant en 4 finitions, percés aux 4 angles pour le passage des câbles. Le cadre est équipé d’un joint d’étanchéité périphérique pour bien plaquer le volet contre la paroi du couloir.
- D’un ouvrant, à 1 vantail (1V) ou 2 vantaux (2V) en matériau réfractaire exempt d’amiante, placé en second plan derrière le panneau esthétique, l’ensemble pivote grâce à 2 charnières.
- D’un déclencheur à émission de courant VD24 VDC, auto réarmable, fixé sur le vantail pour favoriser le passage libre.
- D’un panneau décoratif se déclinant en 4 finitions. Le panneau est percé pour laisser passer la clé de réarmement, un bouchon esthétique est intégré. Une clé de réarmement est fournie avec chaque volet.
- D’un système anti-retour autobloquant qui maintient le(s) vantail(aux) ouvert(s) à 90° pour garantir un bon désenfumage.
- De joints d’étanchéité à froid et à chaud positionnés en périphérie du cadre ou de l’ouvrant.
- D’un boitier de raccordement dissimulé entre le cadre et le panneau, dans lequel est placé le contrôle de fin de ligne CDL (controle de ligne).
Gamme & Dimensions
*dimensions en mm
Principe d'installation
• Réaliser la réservation nécessaire qui recevra le volet de désenfumage. Vous pouvez vous aider du schéma d’implantation des volets.
• Amener le(s) câble(s) électrique(s) jusqu’à la réservation.
• Fixer ou sceller le précadre KAP en applique du conduit de désenfumage ou de la dalle.
• Sur le volet, percer l’angle en prévision du passage du câble et les 4 emplacements pour passer les vis.
• Ouvrez le volet avec la clé, placer le volet dans le précadre après avoir glissé le câble dans l’angle percé.
• Utiliser 4 vis fournies pour fixer le volet dans son précadre.
• Raccorder électriquement selon les préconisations du tableau de désenfumage (polarité +/- )
Normes
- Marquage CE selon EN12101-8.
- Degré de résistance au feu EI60S (CF1h) selon EN13501-4, approuvé pour un montage sur conduits de désenfumage béton 70 mm, Promatect, Geotec, Geoflam…
- Passage libre > 20 dm2.
- La conformité à la NF-S-61937 n’est pas demandée en habitat.
Accessoires
Précadre KAP
- Participe à la bonne étanchéité de l’ensemble en assurant un bon équerrage et la meilleure planéité.
- Conçu pour une bonne fixation sur le conduit, quel que soit le matériau du conduit.
- Précadre KAP obligatoire à sceller ou à visser pour les volets KAMOUFLAGE Plafond
Téléchargez la brochure complète ici!
Send download link to:

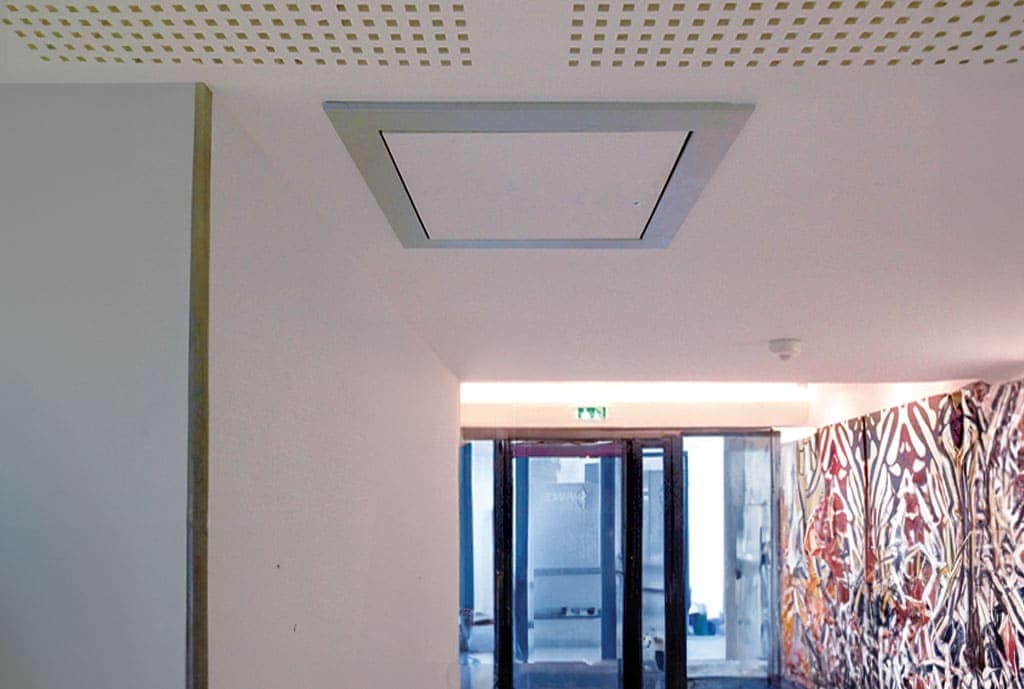

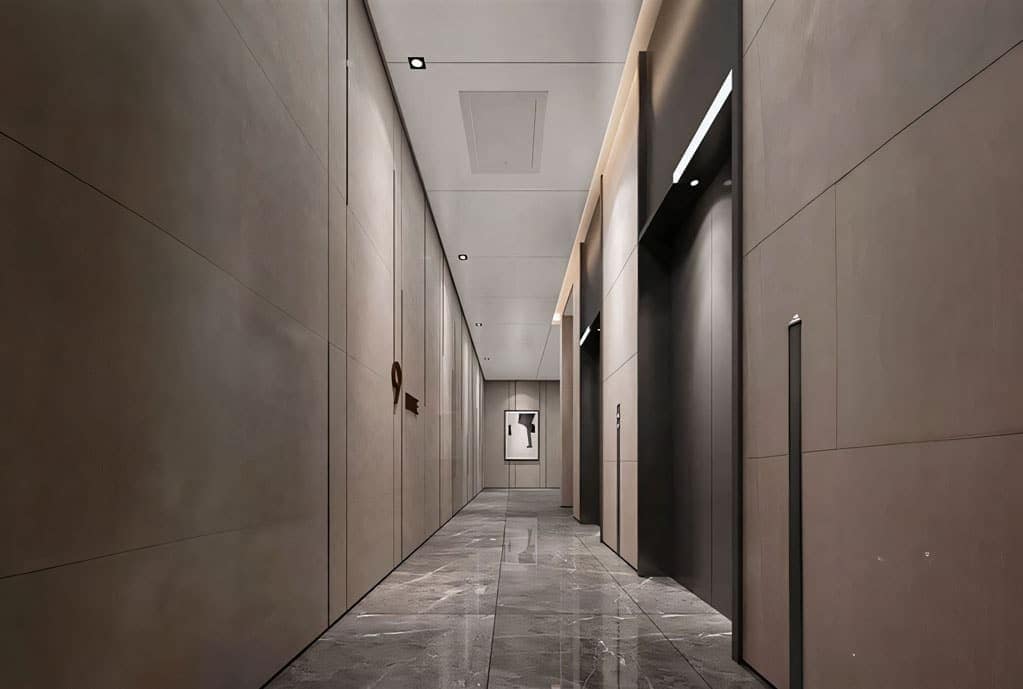

Exemples d’idées et de réalisation avec le volet KAMOUFLAGE PLAFOND
Volet de désenfumage esthétique à portillon pour pose en plafond
Rf-Technologies France
Vous recherchez une solution de désenfumage efficace, esthétique et discrète pour votre espace ? Ne cherchez plus ! Découvrez notre gamme exclusive de volets de désenfumage esthétiques à portillon conçus spécialement pour une pose en plafond. Notre produit allie parfaitement sécurité, fonctionnalité et esthétisme, offrant ainsi une réponse optimale à vos besoins en matière de sécurité incendie.
Caractéristiques clés de notre Volet de Désenfumage Esthétique à Portillon :
Performance Supérieure : Notre volet de désenfumage garantit une évacuation rapide et efficace de la fumée et des gaz nocifs en cas d’incendie, contribuant ainsi à la sécurité de votre espace.
Design Élégant : Conçu pour s’intégrer harmonieusement à n’importe quel environnement, notre volet esthétique à portillon apporte une touche d’élégance et de modernité à votre plafond.
Installation Facile : Grâce à sa conception intelligente, notre volet de désenfumage est simple à installer en plafond, minimisant ainsi les perturbations dans votre espace.
Robustesse et Durabilité : Fabriqué avec des matériaux de haute qualité, notre volet est conçu pour résister aux conditions les plus exigeantes tout en conservant sa performance et son apparence au fil du temps.
Normes de Sécurité : Conforme aux normes de sécurité les plus strictes, notre volet de désenfumage est certifié pour vous offrir une tranquillité d’esprit totale.
Adaptabilité : Disponible en différentes tailles et finitions, notre volet s’adapte à vos besoins spécifiques et peut être personnalisé pour s’harmoniser avec l’esthétique de votre espace.
Pourquoi Choisir Notre Volet de Désenfumage Esthétique à Portillon ?
En optant pour notre volet de désenfumage esthétique à portillon pour pose en plafond, vous bénéficiez de la combinaison parfaite entre sécurité, design et praticité. Offrez à votre espace une solution de désenfumage sophistiquée qui répond aux normes les plus élevées et qui ajoute une touche d’élégance à votre environnement.
N’attendez pas davantage pour améliorer la sécurité et l’esthétisme de votre espace. Contactez-nous dès maintenant pour en savoir plus sur notre gamme de volets de désenfumage esthétiques à portillon et pour obtenir un devis personnalisé. Notre équipe est à votre disposition pour répondre à toutes vos questions et vous guider dans le choix de la solution de désenfumage idéale pour vos besoins spécifiques.
