Clapets coupe-feu terminaux et bouches coupe-feu
Applicabilité maximale. Risques minimaux.
Les clapets coupe-feu terminaux de Rf-Technologies sont des solutions compactes conçues pour empêcher la propagation du feu et de la fumée à travers les conduits de ventilation. Ils sont conçus et certifiés conformément à la norme européenne EN 15650.
L’installation est simple : le clapet est placé dans le conduit de ventilation au niveau de la paroi de compartimentage. Lorsque la température atteint 72 °C, le fusible thermique se déclenche et le clapet se ferme automatiquement.

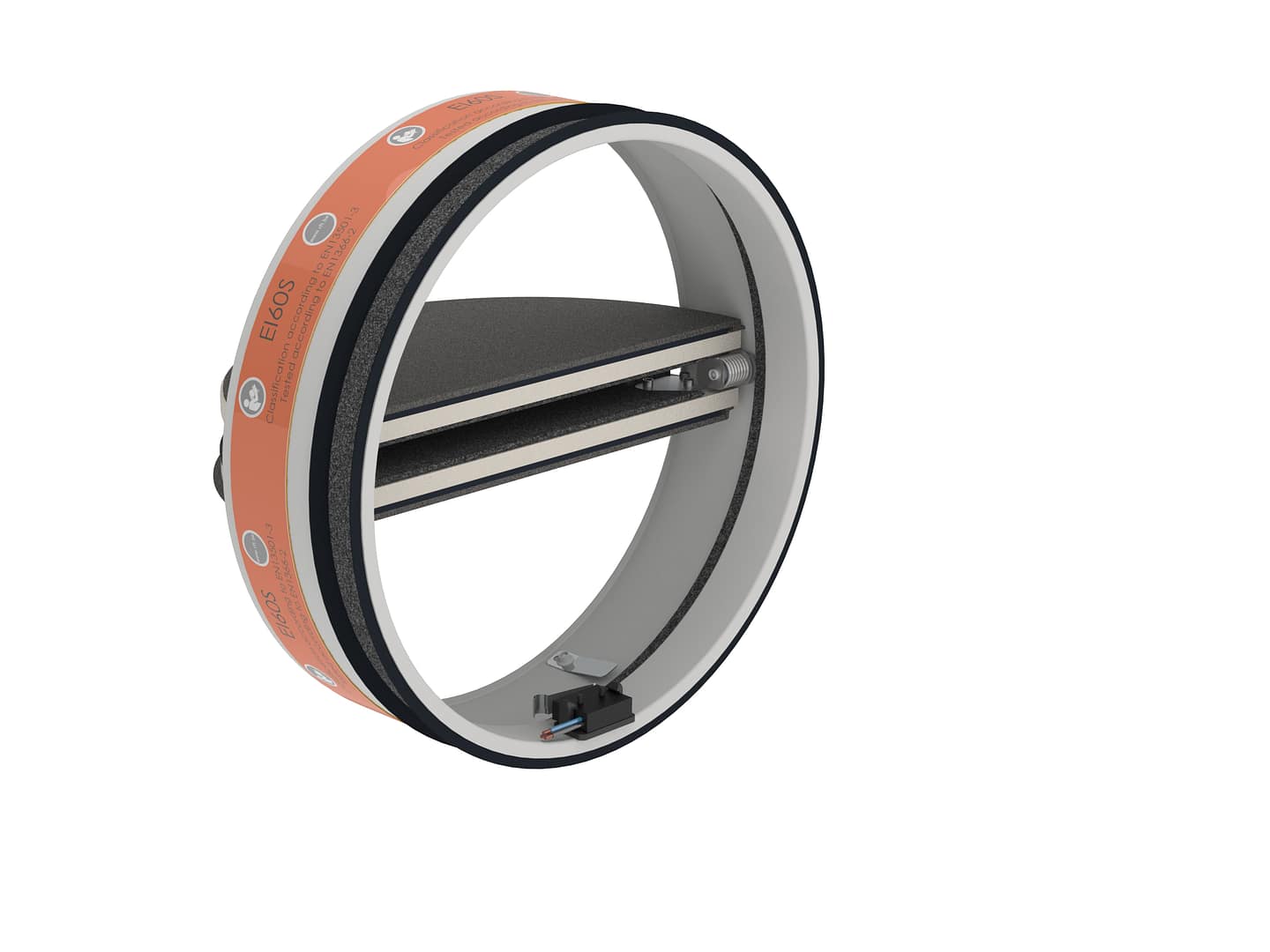

Dans de nombreuses applications, les clapets coupe-feu terminaux de Rf-Technologies peuvent également être équipés de contacts de fin de course, permettant de surveiller à distance la position des lames du clapet.
Distances minimales
Sécurité maximale
Les conduits de ventilation sont parfois installés à proximité du plafond ou dans un angle, près d’une autre paroi. Les conduits de soufflage et d’extraction sont également souvent placés côte à côte. En cas d’incendie, ces faibles distances peuvent avoir un impact négatif sur les performances et la résistance au feu.
La norme européenne d’essai impose donc des distances minimales. Les clapets coupe-feu terminaux doivent être installés avec une distance minimale de 200 mm entre eux et de 75 mm par rapport aux plafonds ou aux murs.
Rf-Technologies va toutefois au-delà de ces exigences minimales. Rf-t fait partie des rares fabricants au monde à avoir obtenu, avec les modèles robustes SC+ et SC+V, des classifications de résistance au feu dans les conditions suivantes:
- 50 mm de distance entre deux clapets
- 45 mm de distance par rapport aux éléments de construction, tels que les plafonds ou les murs
Vos conduits de ventilation sont-ils installés à moins de 75 mm du plafond ? La distance entre vos conduits est-elle inférieure à 200 mm ? Vous recherchez une solution certifiée CE permettant de rétablir la résistance au feu de la paroi ? Dans ce cas, les clapets coupe-feu terminaux Rf-Technologies constituent une solution sûre, éprouvée et conforme aux exigences réglementaires.
Solution certifiée pour conduits de ventilation isolés
Les conduits de ventilation sont de plus en plus souvent isolés afin d’améliorer les performances énergétiques, le confort thermique et l’acoustique des bâtiments. Lorsqu’un conduit isolé traverse une paroi de compartimentage, le clapet coupe-feu et donc également le clapet coupe-feu terminal — doit rétablir la résistance au feu de cette paroi.
Rf-Technologies est le seul fabricant à proposer des solutions certifiées avec des clapets coupe-feu terminaux pour conduits de ventilation isolés.

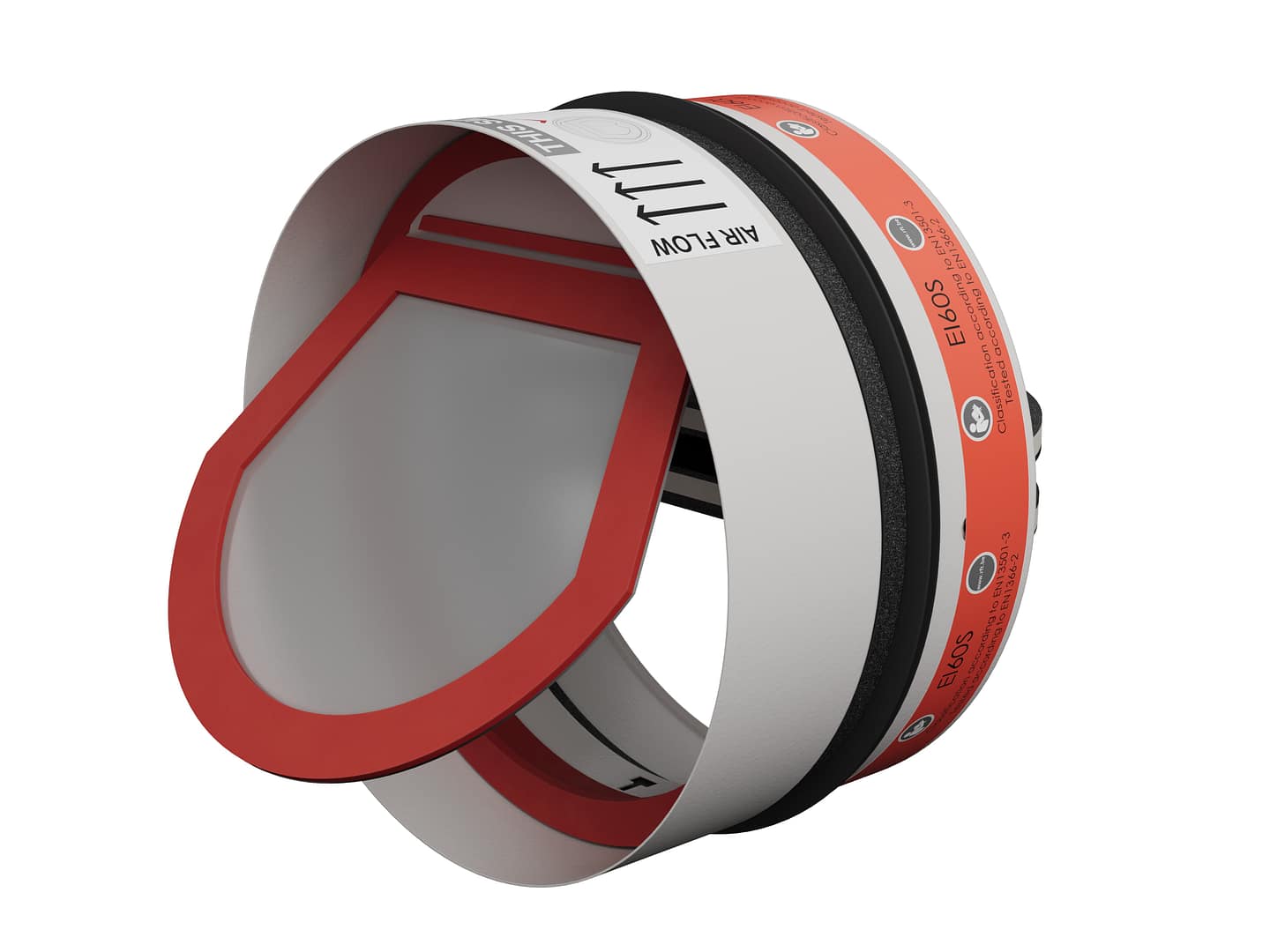

Les modèles SC+60 et SC60-COSMO offrent jusqu’à 60 minutes de résistance au feu, avec des essais réalisés sur :
une isolation coupe-feu (type Armaflex EVO ou Protect) ;
une isolation élastomère classique non coupe-feu.
Plusieurs méthodes de resserrage certifiées sont disponibles, notamment l’utilisation de panneaux rigides en laine de roche ou l’utilisation de laine minérale souple, complété par un mastic acrylique coupe-feu. Ces solutions de resserrage s’intègrent parfaitement à l’isolation du conduit.
Grâce à ces solutions, il n’est plus nécessaire d’interrompre l’isolation autour des conduits de ventilation au niveau de la paroi de compartimentage.
Aucune interruption. Aucun compromis. Entièrement certifié.
Solution unique pour plafonds suspendus coupe-feu
Les plafonds suspendus coupe-feu sont largement utilisés dans les bâtiments et remplissent plusieurs fonctions. Ils répondent à des exigences esthétiques, acoustiques et thermiques, tout en assurant la protection des structures situées au-dessus ainsi que des installations techniques présentes dans le plénum. Ces plafonds sont toutefois souvent traversés par des ouvertures et des passages de gaines.

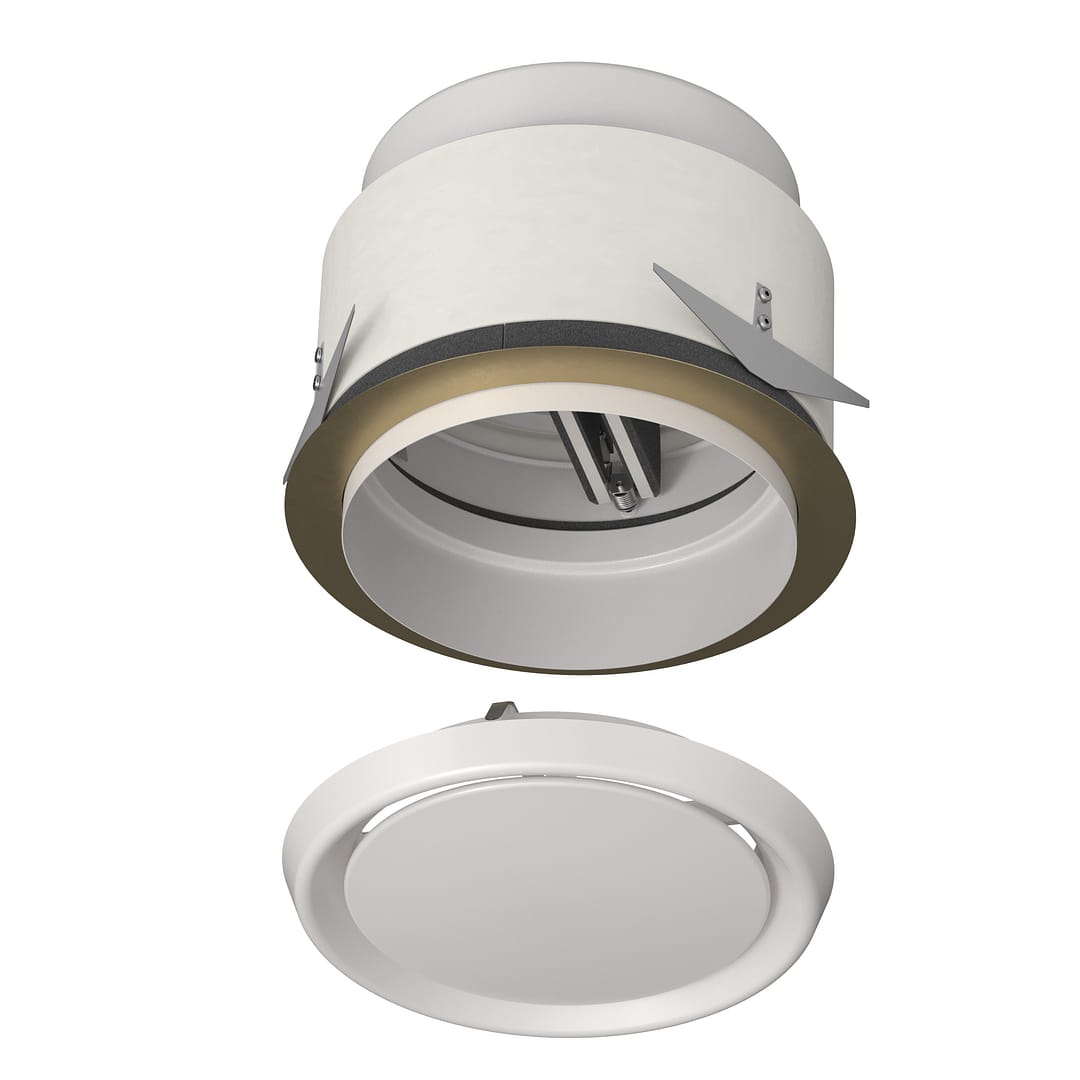

Avec le SC-S, Rf-Technologies a développé un clapet coupe-feu terminal unique et certifié, spécialement conçu pour être installé dans un plafond suspendu coupe-feu et en rétablir la résistance au feu.
Les clapets coupe-feu traditionnels ne disposent généralement pas des classifications requises pour cette application ou ne peuvent pas être utilisés en raison de leur encombrement ou de leur poids.
Le SC-S répond à ces contraintes grâce à :
une enveloppe réfractaire ;
des ressorts de fixation garantissant une installation rapide et sûre ;
des classifications de résistance au feu de 30 et 60 minutes ;
des essais réalisés dans différents types de plafonds suspendus coupe-feu.
Compact. Léger. Certifié pour les plafonds suspendus coupe-feu.
Clapets coupe-feu terminaux dans les gaines techniques : une solution pratiques et certifié
Les parois de gaines techniques présentent des défis spécifiques : construction asymétrique, diversité des matériaux et, dans de nombreux cas, impossibilité d’accéder du côté de gain technique.
Rf-Technologies propose des solutions uniques et certifiées avec les clapets coupe-feu terminaux SC+60 et SC60-COSMO, permettant de garantir jusqu’à 60 minutes de résistance au feu dans les parois de gaines techniques.
Ces solutions sont certifiées pour des gaines réalisées en béton cellulaire, en blocs de plâtre, mais également en cloisons asymétriques en plaques de plâtre (cloisons à ossature métallique avec double parement sur une seule face).
Les systèmes de resserrage ont été conçus pour tenir compte de l’inaccessibilité du côté gaine. Selon la configuration, le resserrage peut être réalisée à l’aide de panneaux rigides en laine de roche pour les ouvertures de grande dimension, ou d’un remplissage en laine de roche souple associé à un mastic graphite coupe-feu appliqué du côté accessible.
Les instructions d’installation détaillent les différentes solutions disponibles et les conditions d’application.
Conçus pour les contraintes des gaines techniques. Certifiés pour une protection incendie fiable.
Large éventail de solutions de resserrage
Les clapets coupe-feu terminaux sont simples à installer : ils sont insérés directement dans le conduit de ventilation, sans interruption au niveau de la paroi ou du plancher. Un resserrage correct autour du conduit est toutefois essentiel pour rétablir la résistance au feu de l’élément traversé.
Lors des essais au feu, c’est toujours l’ensemble du système qui est évalué : le clapet coupe-feu terminal, la paroi et le resserrage. La classification obtenue dépend de l’interaction entre ces trois éléments.
La méthode de resserrage est adaptée au type de paroi et à la dimension de l’ouverture :
- mortier ou plâtre pour les constructions massives ;
- panneaux de laine de roche pour les ouvertures de grande taille ;
- laine minérale souple associée à un mastic graphite coupe-feu pour les traversées de plus petites dimensions.
Rf-Technologies répond à la grande diversité des applications rencontrées sur le marché en proposant une très large gamme de classifications certifiées.
Rf-t tient également compte des conditions d’installation réelles, telles que des conduits de ventilation placés à proximité du plafond ou les uns des autres (solutions certifiées pour des distances minimales), et propose également des solutions adaptées aux parois de gaines techniques avec le resserrage réalisé d’un seul côté.
Une flexibilité maximale pour répondre aux contraintes du chantier, sans compromis sur la sécurité incendie.
